Ehitusjooniste digitaliseerimine: vanast projektist mõõtkavas DWG-komplekt

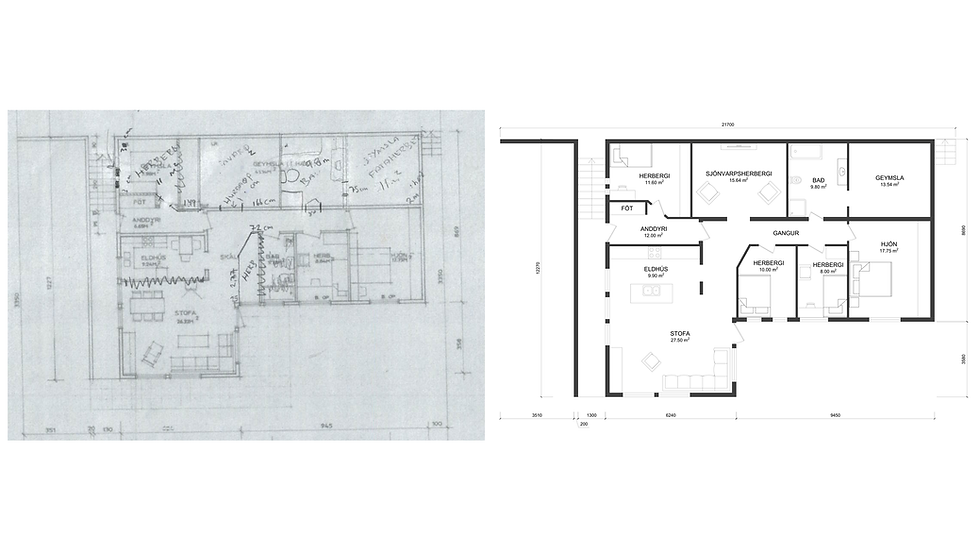

Ehitusjooniste digitaliseerimine tähendab, et vana projekt — paberil, skannitud või PDF-is — joonestatakse AutoCADis käsitsi üle mõõtkavas ja redigeeritavaks DWG-failiks. Digitaliseerida saab hoone kogu joonisekomplekti: korruseplaanid, vaated, lõiked ja asendiplaani. Siit leiad, millal seda vaja läheb, kuidas töö käib ja mida failidena vastu saad. Alates 2023. aastast oleme koostanud üle 1000 joonise klientidele 12 riigis — nii üksikuid lehti kui sadade lehtede komplekte.

Milliseid ehitusjooniseid saab digitaliseerida?

Kõiki hoone jooniseid: korruseplaane, vaateid ehk fassaadijooniseid, lõikeid, asendiplaane ja tehnilisi skeeme kuni elektrijoonisteni välja. Vanus ei ole takistus — pole haruldane, et lähtematerjaliks on nelikümmend aastat vana ehitusloa-projekt. Originaali ei pea alles olema: piisab loetavast skannist või telefonifotost. Korruseplaani digitaliseerimist oleme samm-sammult kirjeldanud vana joonise digitaliseerimise juhendis; fassaadidest on eraldi lugu maja välisvaadete digitaliseerimisest AutoCADis.

Millal läheb tervet joonisekomplekti vaja?

Kõige sagedamini kolmel juhul. Esiteks ümberehitus või renoveerimine: projekteerija vajab redigeeritavat alusjoonist ja kui ta peab paberilt ise üle joonistama, maksad selle kinni tema tunnihinnaga. Teiseks hoone müük või ost — korrektne joonisekomplekt vastab ostja küsimustele enne, kui ta jõuab neid esitada. Kolmandaks arhiiv: kui ainus eksemplar seisab paberil keldris, on ta ühe veekahjustuse kaugusel jäädavalt kadumisest. Meie Soome tellijate seas ongi kõige sagedasemad renoveerimis- ja ehitusettevõtted, kes lasevad vana hoone joonised digitaliseerida enne ümberehitusprojekti algust.

Kuidas ehitusjooniste digitaliseerimine käib?

Töö käib viies sammus:

1. Saadad joonised failidena — PDF, skann või foto — ja ütled, mida vajad: kas ühe plaani või kogu komplekti.

2. Saadame tasuta hinnapakkumise fikseeritud hinna ja tähtajaga.

3. Joonestame iga lehe AutoCADis käsitsi üle. Automaatkonverterit me ei kasuta: käsitsi joonestades saab iga sein, avaus ja mõõt kontrollitud ning kihid tulevad korrektsed.

4. Näed vesimärgiga mustandit; parandused kuuluvad hinna sisse.

5. Saad lõppfailid: mõõtkavas DWG ja PDF.

Värske näide meie töölaualt: Soome ehitusettevõte saatis neli suurt skannitud lehte hoone 1984. aasta ehitusloa-projektist — keldriplaan, kaks korruseplaani ja lõiked. Tagasi sai ta ühtse mõõtkavas DWG-komplekti, millelt projekteerija saab ümberehitust kavandama asuda.

Mida sa failidena vastu saad?

DWG-faili, mille kihid, mõõdud ja mõõtkava on korras, ning trükivalmis PDF-i. Joonis on tavaliselt mõõtkavas 1:50 või 1:100 ja sellelt saab mõõta — mille järgi täpset korruseplaani ära tunda, oleme kirjutanud eraldi. DWG avaneb AutoCADis ja igas CAD-programmis, mis seda formaati loeb, nii et projekteerija saab failiga kohe edasi töötada.

Mis see maksab ja kui kiiresti valmib?

Hind sõltub lehtede arvust, algmaterjali loetavusest ja soovitud detailsusest — saada failid ja saad tasuta pakkumise. Üksik joonis või paar lihtsamat lehte valmib tavaliselt kuni 3 tööpäevaga; suurema komplekti tähtaeg lepitakse pakkumises kokku. Mahupiiri ei ole: väikseim tellimus on olnud üks leht, suurim 860 lehte tehnilisi skeeme rahvusvahelisele laevandusettevõttele. Tellimus on riskivaba — parandame kokkulepitud ülesande piires seni, kuni tulemus sobib.

Korduma kippuvad küsimused

Kas halvasti loetav või kahjustatud joonis sobib lähtematerjaliks? Enamasti jah. Loetamatud kohad ja puuduvad mõõdud küsime enne joonestamist üle, mitte ei oleta; Harjumaa piires saame vajadusel ise kohapeal mõõtmas käia.

Kas kogu komplekt tuleb korraga tellida? Ei. Võid alustada ühest lehest — näiteks korruseplaanist — ja tellida ülejäänud siis, kui vaja.

Kas digitaliseeritud joonis sobib ehitusloa taotlemiseks? See on korrektne alusjoonis, millelt projekteerija saab ametliku projekti koostada. Vastutava projekteerija rolli me automaatselt ei võta ja ametlikele nõuetele vastavust kinnitame ainult eraldi kokkuleppel.

Kui hoone joonised on paberil, vanas PDF-is või ainult arhiivikaustas, saada need meile: kirjuta info@ruut24.com või kasuta hinnapäringu vormi avalehel. Vaatame materjali üle ja teeme tasuta pakkumise.
